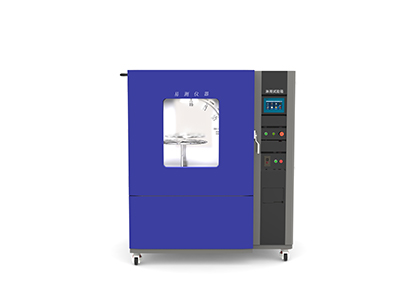

IPX9K高温高压淋雨试验箱

一、产品介绍：

主要作用是通过模拟高温高压的试验环境对产品外壳进行喷淋试验，喷淋的水压达到8000-10000Kpa 左右.

二、符合标准：

符合IEC60529、GB4208，DIN40050-9，ISO20653等标准，试验功能(IPX9K)用于外壳防护等级IEC(IP补充码 加强型试验)之电设备检验，依DIN40050之标准中相关的规格承制。要为提供汽机车零配件，电机电子产业，仿真自然环境或人为因素所设计之防水测试试验机。

型号：YC-IPX9K-1000L

主要技术参数：

1. 内箱尺寸（W*D*H) 1000×1000×1000mm

2. 外箱尺寸（W*D*H)：1200×1500×1950mm

3. 样品尺寸：350X350

4. 转盘直径：500mm

5. 管径：六分

6. 喷射水温：80℃±5℃

7. 喷水流量：14～16L/min

8. 喷水距离：10～15cm

9. 喷射水压：80～100bar(8000～10000Kpa)100公斤

10. 喷水角度和时间：0°、30°、60°、90°，每个角度喷水30秒

11. 转盘转速：5±1r/min

12. 转盘承重：30kg

13. 受水面方向：设备正面

14. 水循环系统：保证水源循环使用

15. 运行时间：1min～9999min(可调)

16. 喷管：304不锈钢液压管

17. 水箱：304不锈钢带保温层

18. 外箱：304不锈钢/烤漆

19. 测试室组成： 由测试台、储水槽、控制箱、设备脱水缓冲区和喷淋系统组成

20. 喷淋系统 由意大利高压高温水泵、高压高温水压表、高压高温电磁阀，高压高温液压管组成

21. 电气控制配件 选用斯耐德、欧姆龙、富士等国际知名品牌

22. 设备使用条件 电源:380V;   频率:50HZ;    功率 :12KW

23. 环境条件 温度5℃～40℃    相对温度 ≤85％RH

24. 安全保护装置 电源超载  接地保护  短路保护   缺水保护   报警讯响提示

25. 试验设备：喷嘴的喷水口内径为12.5mm

26. 试验条件：喷水角度：0°,30°,60°,90°(4个位置)；喷水孔数：4个

27. 样品台转速：5±1rpm;距离为100～150mm，每个位置30秒；流量为14～16L/min，喷水压为8000～10000kPa，水温要求80±5℃

28. 试验时间：每个位置30秒×4 共120秒。
