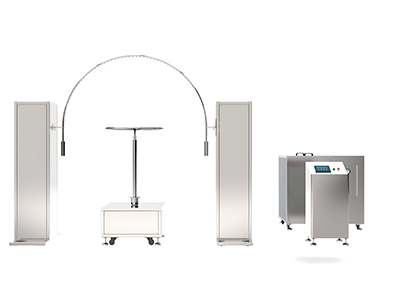

IPX34分体式摆管淋雨试验机

一、产品介绍：

适用于考核电工设备，外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本设备采用科学设计，使得该设备能够逼真的模拟淋水，溅水等各种环境。走进全面的控制系统以及变频技术的采用，使得降雨量试品架的回转角度，喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节。

二、符合标准：

GB2423,38-90、GB4706.32-2004、IEC-529。

型号：YC-IPX3/4-R800

主要技术参数：

1. 占地参考尺寸（mm）：宽3200×高3000×长4000（最理想的方法是用玻璃隔一个小房间）；（客户自己提供）

2. 试验台：直径Φ1200mm，转速约1 rpm，高须可调；

3. 喷水环半径（m）：0.4m，可拆换(做三级防水、四级防水中的a试验方法)；

4. 喷水管摇摆角度范围：与垂直方向可±60°或±160°范围摆动（可设置）；

5. 喷水孔直径（mm）：φ0.4；

6. 摆管：本设备配R1000mm摆管1支，喷咀为Φ0.4mm孔，喷咀数量按标准为62个。7、每个喷水孔的流量：0.07L/M(可调)，流量表显示直读；

7. 喷水压力（Kpa）：80-150，有压力表直读；

8. 摆管时间：每次摆动（2×120°）约4S，或每次摆动（2×320°）约12S；

9. 试验时间：1-999,999min（可设定）；

10. 淋雨水压：80~150Kpa（可调）；

11. 材质：不锈钢或喷粉(接触到水的部件均用不锈钢)，

12. 控制系统： PLC+步进电机+触摸屏；

13. 安全保护装置：电源超载、短路保护、接地保护、缺水保护、报警讯响提示；

14. 电源：1∮、220V 、50Hz。

15. 本机采用PLC+步进电机+触摸屏控制系统：摆管角度、摆动速度、测试时间均可直接在触摸屏上设定

16. 安全保护装置：

1. 电源超载、短路保护

2. 接地保护

3. 缺水保护

4. 报警讯响提示
