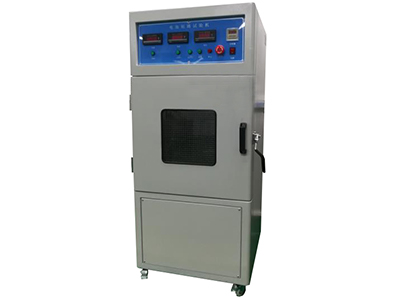

电池短路试验机

一、产品介绍：

电池短路试验机是综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围≤5mΩ（或 20mΩ），从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也要能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。

二、符合标准：

GB/T 31485-2015     《电动汽车用动力蓄电池安全要求及试验方法》

GB/T 31241-2014 　  《 便携式电子产品用锂离子电池和电池组安全要求》

UN38.3             《联合国危险物品运输试验和标准手册》

IEC62133           《由电芯组成的电池（组）以及运用于便携式设备的安全要求》

UL 1642:2012        《锂电池标准》

UL 2054: 2012       《家用和商用蓄电池组》

IEC 62281: 2004     《锂原电池和蓄电池在运输中的安全要求》

型号：YC-DC002

主要技术参数：

1. 控制模块：高精度采样控制系统；

2. 电压精度：±0.5％FＳ，该数字为常态下的电压值为准；

3. 电流精度：±0.5％FＳ，该数字为常态下的电流值为准；

4. 时间分辨率：设备在数据采样时，所能精确最小单位50ms；

5. 工作电压：交流220V 50Hz-60Hz；

6. 冲击电压：AC 1kv/1.2-50μ s（峰值）1min，AC 1kv/1.2-50μ s（峰值）1min；

7. 动作特性：冷态释放电压 ≯30％Us，≮5％Us，冷态吸合电压 ≯66％Us；

8. 可测电池最大电压：100V；

9. 直流响应时间：≤5μs；

10. 最大短路电流：1000A；

11. 装置回路内阻：≤20mΩ或≤5mΩ；

12. 箱体温度范围：常温；

13. 动作时间：吸合时间/释放时间 ≯30ms；

14. 测试箱内箱尺寸：500*500*500mm（其他尺寸可定制）；

15. 机械寿命：30万次；

16. 使用电源：AC220V , 50HZ；

17. 设备功率：100W.
